光绘菲林

光绘菲林

定位板 标定板 掩膜版

材质:进口胶片
精度:±0.003mm
尺寸:可定制
线条精细至0.005mm

详情介绍

定位板是研究单位或是视觉领域专用高精度标定工具,主要用于各种精密仪器、机器的定位调校,如工业机器人、三维扫描仪等,如三维影像测量、三维逆向工程、立体匹配、三维重建等,主要通过标定软件获取相机标定结果的数据。在各种测量仪器、光电行业、工业镜头、触摸屏等行业,也得到广泛应用。

材料:采用进口胶片0.10mm(4mil)薄片或0.18mm(7mil)厚片,品质优异。本公司独家提供高清反射式测试标板,直接使用而不用透视光源,并解决了传统材料的反光取点难的问题。

菲林标定板特点:高精度(±0.003mm)、线条精细至0.005mm,各种尺寸均可定制。

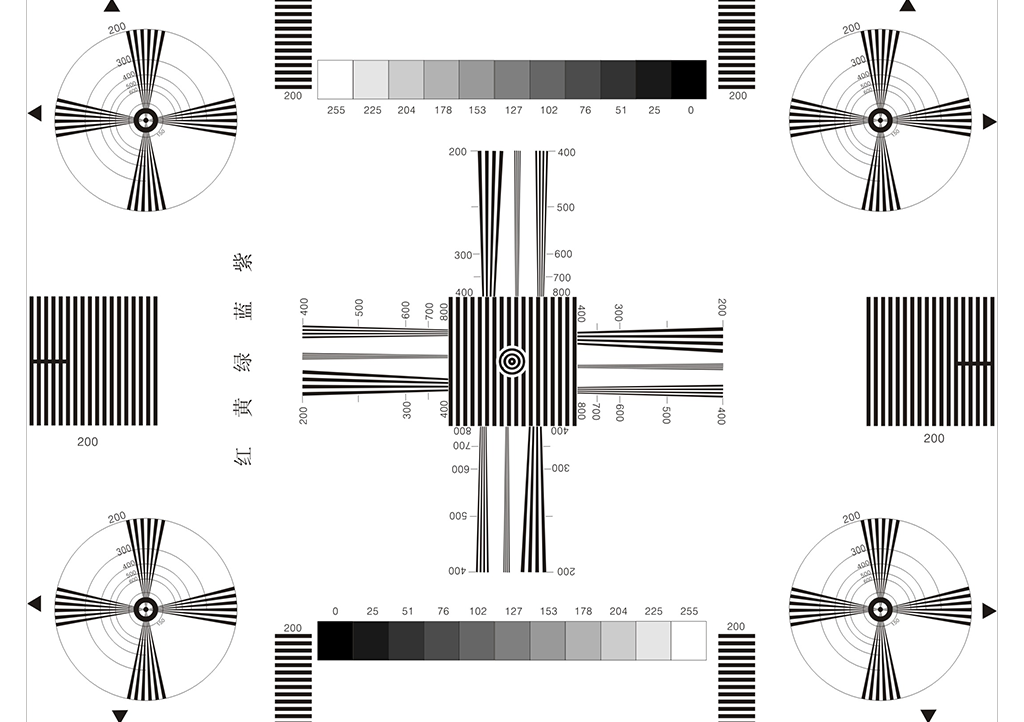

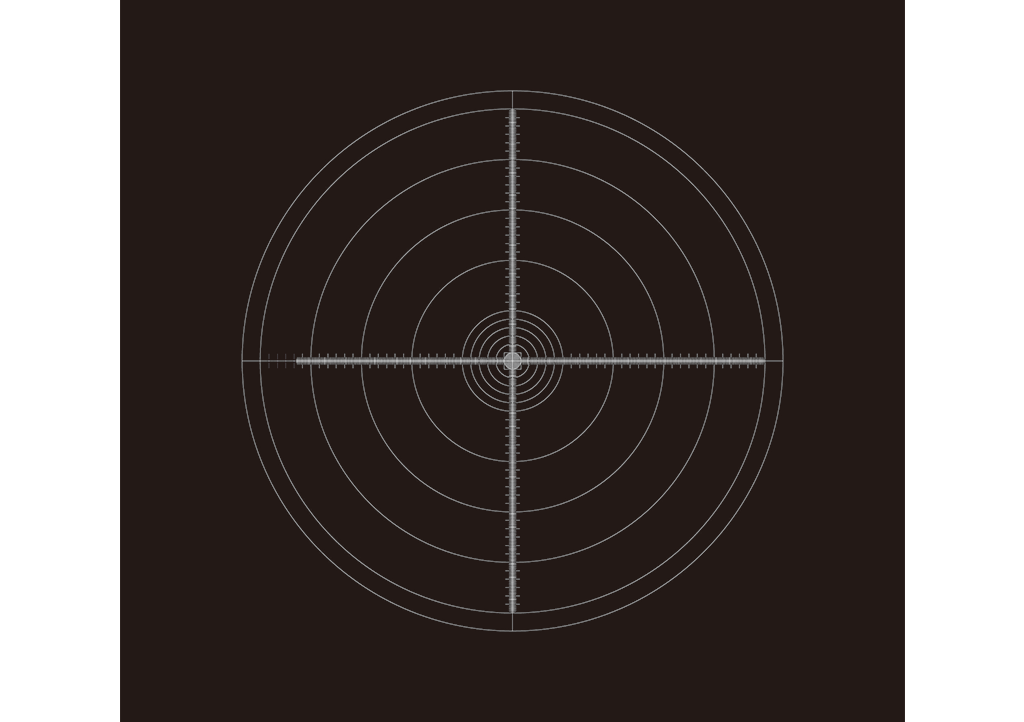

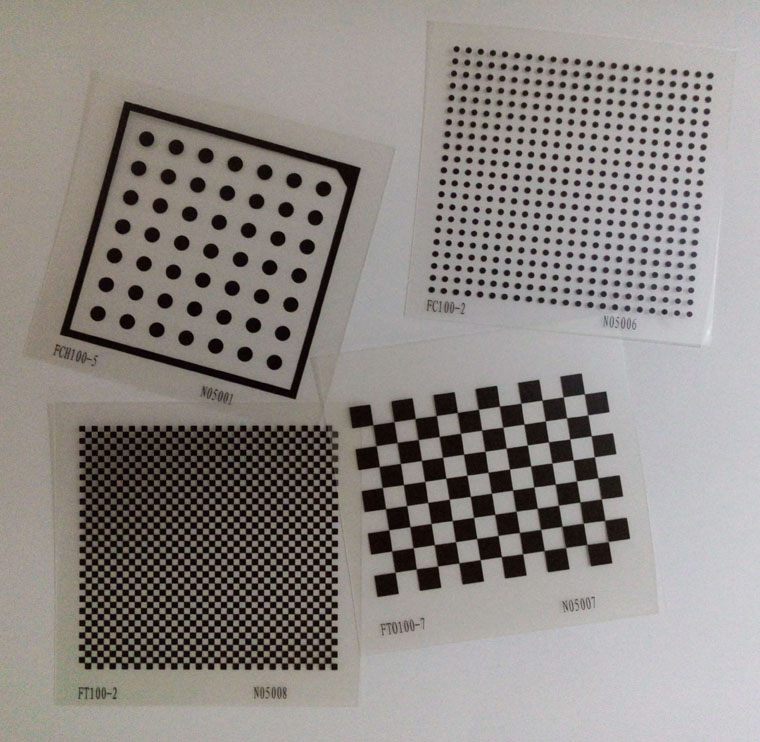

菲林标定板 菲林定位板 菲林掩膜版

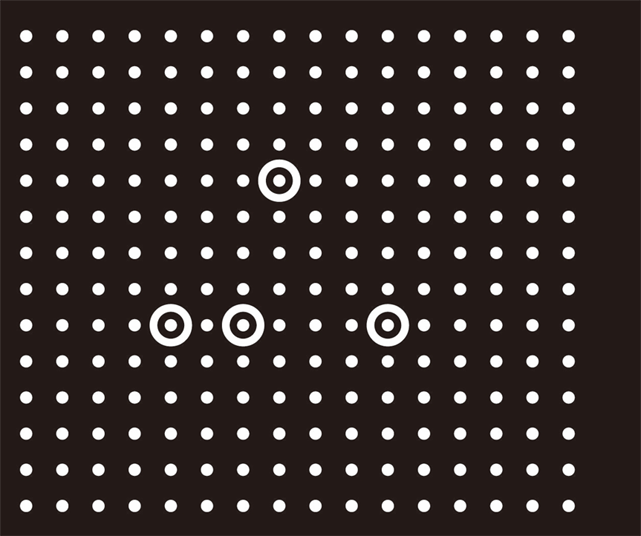

应用举例:为校正镜头畸变、确定物理尺寸和像素间的换算关系,以及确定空间物体表面某点的三维几何位置与其在图像中对应点之间的相互关系,需要建立相机成像的几何模型,对于精度测量来讲,镜头本身的畸变不可避免,标定使用是为提高高精度测量及检测的应用性能,以达到满意精度。大多数的软件都支持以实心圆点或是方格为标志点。高精度的相机标定过程中,以特征点作为参考点,通过图形拟合精确的提取出中心位置。并通过已知的标定模板参数消除投影造成的形心偏移。
